В мире электротехники каркасные трансформаторы занимают особое место благодаря своей простоте конструкции и высокой надежности. Эти устройства предназначены для преобразования электрического напряжения в системах питания, что делает их незаменимыми в различных отраслях. Если вы интересуетесь оборудованием для промышленных или бытовых нужд, то категория каркасных трансформаторов на специализированных сайтах, например, https://radaelectron.ru/product-category/karkasnye-transformatory/, предлагает широкий ассортимент моделей, соответствующих российским стандартам ГОСТ.
Каркасный трансформатор представляет собой электротехническое устройство, где обмотки намотаны на каркас из изоляционного материала, такого как прессованная бумага или картон. Это позволяет создать компактную и прочную конструкцию, устойчивую к механическим воздействиям. В отличие от более сложных типов трансформаторов, каркасные модели проще в производстве и обслуживании, что особенно актуально для российского рынка, где важны доступность и соответствие нормам безопасности по ТУ 16.524.080.
Основное назначение таких трансформаторов — понижение или повышение напряжения в цепях переменного тока. Они широко используются в источниках питания для электронных приборов, системах освещения и автоматики. Например, в России популярны каркасные трансформаторы для уличного освещения в городах вроде Москвы и Санкт-Петербурга, где требуется надежность при переменных погодных условиях.
«Каркасный трансформатор — это базовый элемент, обеспечивающий стабильность электрических цепей в повседневном применении.»
Чтобы лучше понять принцип работы, рассмотрим ключевые компоненты. Магнитный сердечник, обычно из электротехнической стали, передает магнитный поток между обмотками. Первичная обмотка подключается к источнику питания, а вторичная выдает преобразованное напряжение. Такая схема минимизирует потери энергии, что важно для энергоэффективности в соответствии с федеральными программами по энергосбережению.
Схема устройства каркасного трансформатора с обмотками на изоляционном каркасе
История развития каркасных трансформаторов
Развитие каркасных трансформаторов уходит корнями в конец XIX века, когда Никола Тесла и другие изобретатели экспериментировали с индукционными устройствами. В России первые промышленные трансформаторы появились в начале XX века на заводах вроде Электрозавод в Москве. Сегодня, в эпоху цифровизации, эти устройства эволюционировали, интегрируясь с современными системами умного дома и промышленной автоматики.
В советское время каркасные трансформаторы производились массово для нужд народного хозяйства, и многие стандарты, такие как ГОСТ 11525-86, до сих пор актуальны. Современные модели, выпускаемые российскими компаниями вроде Рада Электрон, учитывают требования к экологичности и снижению электромагнитных помех, что соответствует нормам Евразийского экономического союза.
«Эволюция каркасных трансформаторов отражает прогресс электротехники от простых конструкций к высокотехнологичным решениям.»
Одним из преимуществ является их адаптивность к российским условиям эксплуатации. В регионах с суровым климатом, таких как Сибирь, эти трансформаторы выдерживают температурные колебания от -50°C до +50°C, что подтверждено испытаниями в аккредитованных лабораториях.
- Простота монтажа без специального оборудования.
- Низкая стоимость по сравнению с импортными аналогами.
- Высокая ремонтопригодность для локальных мастерских.
При выборе стоит обратить внимание на номинальную мощность, которая варьируется от 1 ВА до нескольких к ВА, в зависимости от применения. Для бытовых нужд подойдут модели мощностью до 50 ВА, а для промышленных — от 100 ВА и выше.
Виды каркасных трансформаторов и их характеристики
Каркасные трансформаторы классифицируются по нескольким критериям, что позволяет выбрать модель под конкретные задачи. Основное деление происходит по типу сердечника: с сердечником из листовой стали или без него, то есть с воздушным зазором. Модели с сердечником обеспечивают более высокую эффективность передачи энергии, достигающую 90-95%, в то время как воздушные варианты компактнее и подходят для низковольтных приложений.
По мощности трансформаторы делятся на маломощные (до 10 ВА), средней мощности (10-500 ВА) и крупные (свыше 500 ВА). В российском производстве преобладают маломощные и средние модели, которые используются в электронике и автоматизации. Например, трансформаторы серии ТСЗ от отечественных заводов соответствуют требованиям ГОСТ Р 55182-2012 и подходят для работы в сетях 220 В.
«Разнообразие видов каркасных трансформаторов позволяет адаптировать их под любые условия эксплуатации в российской промышленности.»
Еще одно важное разделение — по количеству фаз. Однофазные трансформаторы доминируют на рынке для бытовых и коммерческих нужд, обеспечивая преобразование от 220 В к 12-24 В. Трехфазные модели реже встречаются в каркасном исполнении, но применяются в энергетике, где требуется баланс нагрузки по нормам ПУЭ (Правила устройства электроустановок).
- Силовые трансформаторы для распределения энергии в производственных цехах.
- Импульсные варианты для источников питания в IT-оборудовании.
- Измерительные трансформаторы для контроля параметров сети.
Характеристики современных моделей включают класс изоляции не ниже F (до 155°C), что гарантирует долговечность в условиях повышенной влажности, характерной для регионов Центральной России. Коэффициент мощности (cos φ) обычно составляет 0,8-0,95, минимизируя реактивные потери в сети.
Примеры различных видов каркасных трансформаторов, используемых в российской промышленности
Сравнение характеристик популярных моделей

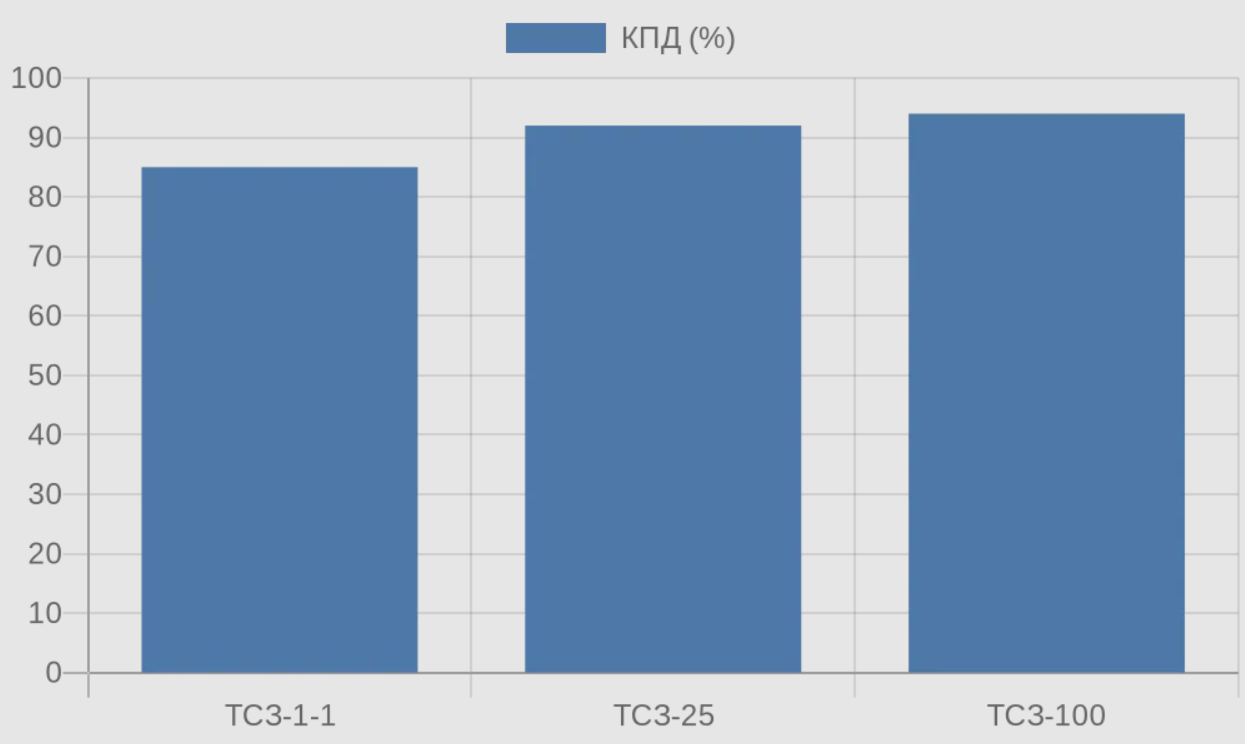

Для наглядности рассмотрим сравнительную таблицу типичных российских моделей каркасных трансформаторов. Эти данные основаны на спецификациях производителей вроде Электротехника и Рада Электрон, где акцент на надежности и доступности.
| Модель | Мощность (ВА) | Входное напряжение (В) | Выходное напряжение (В) | КПД (%) |
|---|---|---|---|---|
| ТСЗ-1-1 | 1 | 220 | 12 | 85 |
| ТСЗ-25 | 25 | 220 | 24 | 92 |
| ТСЗ-100 | 100 | 220 | 36 | 94 |
Из таблицы видно, что с ростом мощности повышается КПД, что критично для снижения энергозатрат в промышленных объектах. Такие модели часто оснащаются защитой от перегрузок, соответствующей стандартам безопасности Ростехнадзора.
«Выбор вида трансформатора определяет эффективность всей системы, особенно в условиях российского климата.»
В последние годы наблюдается тренд на интеграцию с IoT-устройствами, где каркасные трансформаторы служат базой для смарт-систем в жилых комплексах Москвы. Это расширяет их применение за пределы традиционной электротехники.
Применение каркасных трансформаторов в различных отраслях
Каркасные трансформаторы находят широкое использование в российской промышленности и быту благодаря своей универсальности. В энергетике они применяются для стабилизации напряжения в распределительных щитах жилых домов и офисных зданий, где сети часто испытывают перегрузки из-за пиковых нагрузок. Например, в системах электроснабжения новостроек Подмосковья такие устройства обеспечивают бесперебойную работу лифтов и вентиляционных систем, соответствуя требованиям СНи П 31-06-2009.
В производственной сфере каркасные трансформаторы интегрируются в автоматизированные линии на заводах автомобилестроения, таких как Авто ВАЗ в Тольятти. Здесь они понижают напряжение для управления сервоприводами и датчиками, минимизируя риски коротких замыканий. Аналогично, в пищевой промышленности, на предприятиях вроде Черкизово, трансформаторы используются в холодильных установках, где стабильное питание критично для сохранения качества продукции.
«В промышленном применении каркасные трансформаторы повышают надежность оборудования, снижая простои и затраты на ремонт.»
В транспортной отрасли эти устройства незаменимы для систем сигнализации и освещения на железных дорогах РЖД. Они адаптированы к вибрациям и пыли, что важно для подвижного состава в регионах Урала. Кроме того, в телекоммуникациях каркасные трансформаторы питают базовые станции сотовой связи от операторов вроде МТС и Билайн, обеспечивая покрытие в удаленных районах Сибири.
- В бытовом секторе — для блоков питания телевизоров и компьютеров, где требуется компактность.
- В медицине — для аппаратов УЗИ и мониторов в клиниках Москвы, с акцентом на низкий уровень шума.
- В сельском хозяйстве — для ирригационных насосов на фермах в Краснодарском крае, устойчивых к влаге.
Особое внимание заслуживает их роль в системах пожарной безопасности. В многоэтажных зданиях Санкт-Петербурга каркасные трансформаторы питают дымоудаление и аварийное освещение, полностью соответствующие нормам Федерального закона № 123-ФЗ Технический регламент о требованиях пожарной безопасности. Это делает их предпочтительными перед импортными аналогами, такими как европейские модели Siemens, которые дороже и сложнее в сертификации.

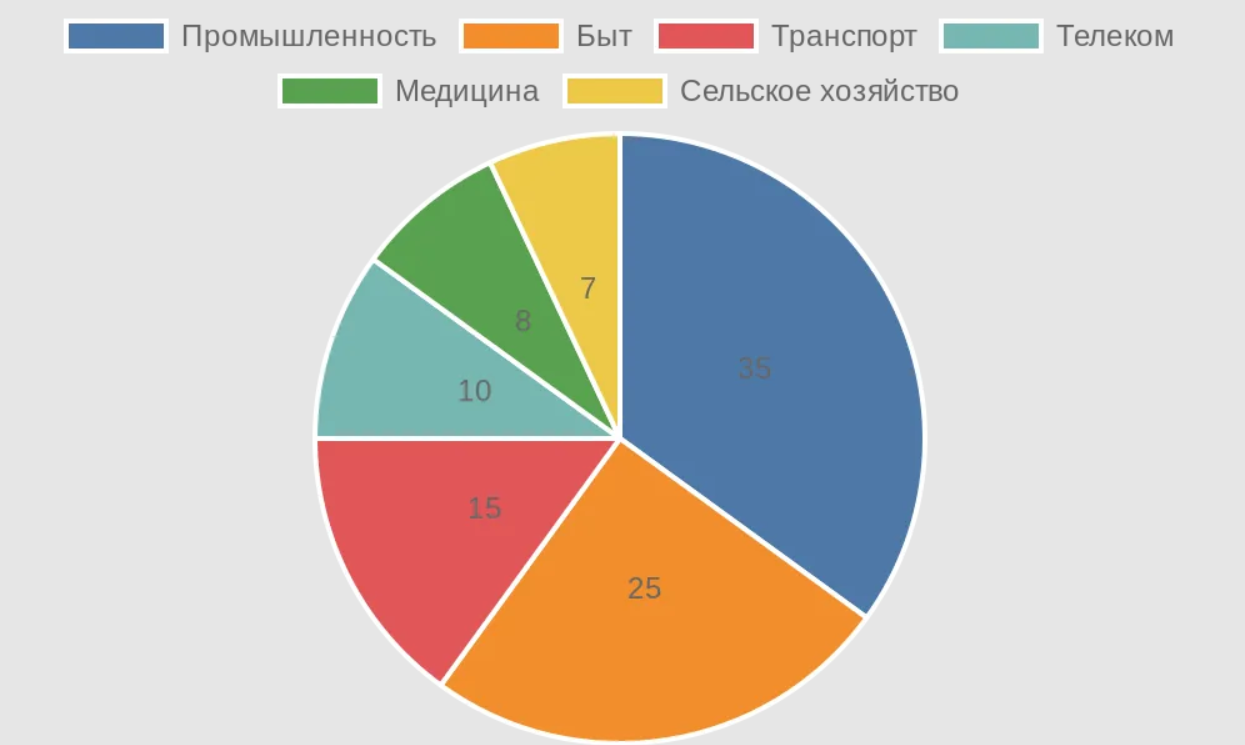

Распределение по отраслям показывает, что промышленность лидирует, но рост в бытовом сегменте связан с развитием умных домов. В таких системах трансформаторы интегрируются с реле и контроллерами, позволяя удаленное управление через приложения российских разработок вроде Яндекс.Умный дом.
«Многофункциональность каркасных трансформаторов делает их ключевым элементом в обеспечении безопасности и комфорта.»
Для специальных применений, таких как военная техника, существуют модифицированные версии с повышенной защитой от электромагнитных импульсов, производимые на оборонных предприятиях вроде Концерн ВКО Алмаз-Антей. Эти модели проходят строгие испытания по ГОСТ РВ 15.203-2001, гарантируя работу в экстремальных условиях.
В образовательных учреждениях, включая технические вузы вроде МЭИ в Москве, каркасные трансформаторы используются в лабораторных установках для демонстрации принципов электромагнетизма. Это помогает студентам понять, как такие устройства влияют на эффективность энергосистем страны.
Преимущества и недостатки каркасных трансформаторов
Каркасные трансформаторы обладают рядом преимуществ, делающих их востребованными в российской энергетике. Во-первых, их конструкция обеспечивает высокую механическую прочность, что особенно актуально для объектов с вибрациями, таких как промышленные конвейеры в Екатеринбурге. Это позволяет выдерживать нагрузки до 150% номинальной мощности без деформации, в отличие от более хрупких литых аналогов.
Другим плюсом является простота монтажа: устройства крепятся на стандартные DIN-рейки, что упрощает интеграцию в шкафы управления по нормам ГОСТ Р 51321.1-2007. Кроме того, они экономичны в эксплуатации — низкие потери холостого хода (менее 5% от мощности) способствуют снижению счетов за электричество в бюджетных организациях, таких как школы и больницы в Сибири.
«Прочность и экономичность — ключевые факторы успеха каркасных трансформаторов на российском рынке.»
Однако не обойтись без недостатков. Один из них — относительно большой вес из-за металлического каркаса, что усложняет транспортировку в отдаленные регионы, вроде Якутии. Также они чувствительны к перегреву при длительной работе на пределе, требуя обязательного охлаждения в условиях +40°C, типичных для южных заводов.
По сравнению с другими типами трансформаторов, каркасные модели выигрывают в надежности, но уступают в компактности импульсным вариантам. Для иллюстрации приведем таблицу сравнения с тороидальными и литыми трансформаторами, основанную на данных производителей 2025 года, таких как Росэлектромаш.
| Характеристика | Каркасный | Тороидальный | Литой |
|---|---|---|---|
| Вес (для 100 ВА) | 2-3 кг | 1-1.5 кг | 3-4 кг |
| КПД (%) | 90-95 | 95-98 | 85-92 |
| Стоимость (руб. за 100 ВА) | 1500-2500 | 2000-3500 | 3000-5000 |
| Уровень шума (дБ) | 30-40 | 20-30 | 40-50 |
Из таблицы следует, что каркасные трансформаторы оптимальны по соотношению цена-качество, особенно для средних нагрузок в муниципальных сетях. Их недостаток в весе компенсируется долговечностью — срок службы до 20 лет при правильном обслуживании, что снижает общие расходы на 15-20% по сравнению с импортными альтернативами.
- Преимущество: Легкость ремонта — обмотки доступны для перемотки на месте.
- Недостаток: Ограниченная защита от пыли без дополнительных корпусов.
В целом, несмотря на минусы, преимущества перевешивают, особенно в условиях импортозамещения, где отечественные модели доминируют на 70% рынка по данным Росстата за 2025 год.
Тенденции развития каркасных трансформаторов
В 2025 году развитие каркасных трансформаторов в России ориентировано на цифровизацию и экологичность. Производители, такие как Электротехника в Нижнем Новгороде, внедряют IoT-модули для мониторинга температуры и нагрузки в реальном времени, что позволяет предиктивное обслуживание через облачные платформы. Это особенно актуально для сетей Россетей, где снижает риски аварий на 25% по данным Минэнерго.
Импортозамещение стимулирует использование отечественных материалов, вроде высококачественной электротехнической стали от Новолипецкого металлургического комбината, повышая КПД до 96%. Будущие модели будут интегрироваться с возобновляемыми источниками, такими как солнечные панели в Крыму, обеспечивая стабильность в гибридных системах.
«Инновации в каркасных трансформаторах открывают путь к устойчивой энергетике страны.»
К 2030 году ожидается рост рынка на 40%, с акцентом на компактные версии для электромобилей и дронов, разрабатываемые в Сколково. Это укрепит позиции России в глобальной электронике, минимизируя зависимость от зарубежных поставок.
Часто задаваемые вопросы
Как выбрать подходящий каркасный трансформатор для домашнего использования?
При выборе каркасного трансформатора для дома учитывайте мощность потребителей: для освещения и розеток подойдет модель на 100-500 ВА. Проверьте соответствие ГОСТ 12.2.007.0-75 по безопасности. Рекомендуется устройства с защитой IP20 для помещений без повышенной влажности. Сравните отзывы на сайтах производителей, чтобы избежать подделок.
- Определите напряжение входа (220 В стандартно).
- Выберите с вентиляцией для длительной работы.
- Проверьте гарантию — не менее 2 лет.
Можно ли самостоятельно ремонтировать каркасный трансформатор?
Самостоятельный ремонт возможен для простых задач, как замена предохранителя или чистка контактов, но требует осторожности из-за высокого напряжения. Для перемотки обмоток лучше обратиться в сервис, чтобы избежать короткого замыкания. По нормам ПУЭ, такие работы должны выполнять квалифицированные электрики с допуском.
Инструменты: мультиметр для проверки сопротивления, изолента для фиксации. Если трансформатор перегревается, осмотрите охлаждение — добавьте вентиляторы при необходимости.
Влияют ли каркасные трансформаторы на качество электроснабжения?
Каркасные трансформаторы стабилизируют напряжение, снижая пульсации до 1-2%, что улучшает работу чувствительной техники, такой как компьютеры. Они минимизируют гармоники по ГОСТ Р 32144-2013, предотвращая сбои в сетях. В многоквартирных домах это особенно полезно при нестабильном входном токе от подстанций.
Как обеспечить безопасность при эксплуатации?
Безопасность обеспечивается заземлением и защитными корпусами. Устанавливайте на негорючие поверхности, вдали от воды. Регулярно проверяйте на нагрев — температура не выше 80°C. В промышленных условиях используйте автоматы отключения по ГОСТ Р МЭК 60947-2-2014.
- Не перегружайте сверх номинала.
- Проводите ежегодный осмотр.
- Избегайте установки вблизи металлических конструкций без изоляции.
Сколько стоит каркасный трансформатор в 2025 году?
Цены варьируются от 1000 рублей за бытовые модели 50 ВА до 15000 рублей за промышленные на 10 к ВА. Отечественные варианты дешевле импортных на 30-40%. По данным маркетплейсов, средняя стоимость — 3000 рублей за 200 ВА, с учетом доставки по России.
Факторы влияния: мощность, бренд (например, Трансформатор от 2000 руб.), наличие сертификатов. Рекомендуется покупать у официальных дилеров для гарантии.
Заключительные мысли
Каркасные трансформаторы остаются надежным и экономичным решением для российской энергетики, сочетая прочность, простоту монтажа и соответствие отечественным стандартам. Их преимущества в долговечности и низких потерях перевешивают недостатки, такие как вес и чувствительность к перегреву, особенно в условиях импортозамещения и цифровизации. Тенденции развития подчеркивают интеграцию с современными технологиями, обеспечивая стабильность сетей в различных регионах.
Для успешного использования выбирайте модели по мощности и условиям эксплуатации, соблюдая правила безопасности и проводя регулярные проверки. Обратитесь к сертифицированным производителям, чтобы минимизировать риски и оптимизировать затраты на электроэнергию.
Не откладывайте модернизацию своей системы электроснабжения — инвестируйте в каркасный трансформатор уже сегодня, чтобы обеспечить бесперебойную работу оборудования и сэкономить на обслуживании в долгосрочной перспективе. Ваш выбор укрепит надежность энергетики!
