При сжатии воздуха в компрессоре концентрация примесей резко возрастает, превращая обычную атмосферу в источник проблем для пневматики. В результате оборудование получает среду, насыщенную частицами, которые ускоряют износ уплотнений, забивают каналы и снижают точность инструмента. Подробную информацию о фильтрах сжатого воздуха можно найти на специализированных ресурсах, где описаны методы очистки.
Одним из главных поставщиков масла становятся сами компрессоры. В поршневых и винтовых моделях смазка цилиндров и подшипников неизбежно частично попадает в поток воздуха. Даже при использовании современных синтетических масел с низкой испаряемостью полностью исключить перенос смазки невозможно. Количество примесей зависит от типа машины, режима работы и качества технического обслуживания.
Вода как результат сжатия и охлаждения
Атмосферный воздух всегда содержит определённое количество водяных паров. При сжатии давление растёт, а относительная влажность увеличивается. После выхода из компрессора воздух остывает в ресивере и трубопроводах, и избыточная влага конденсируется в капли. Чем выше степень сжатия и перепад температур, тем больше жидкой воды образуется в системе. В регионах с влажным климатом этот процесс идёт особенно интенсивно.

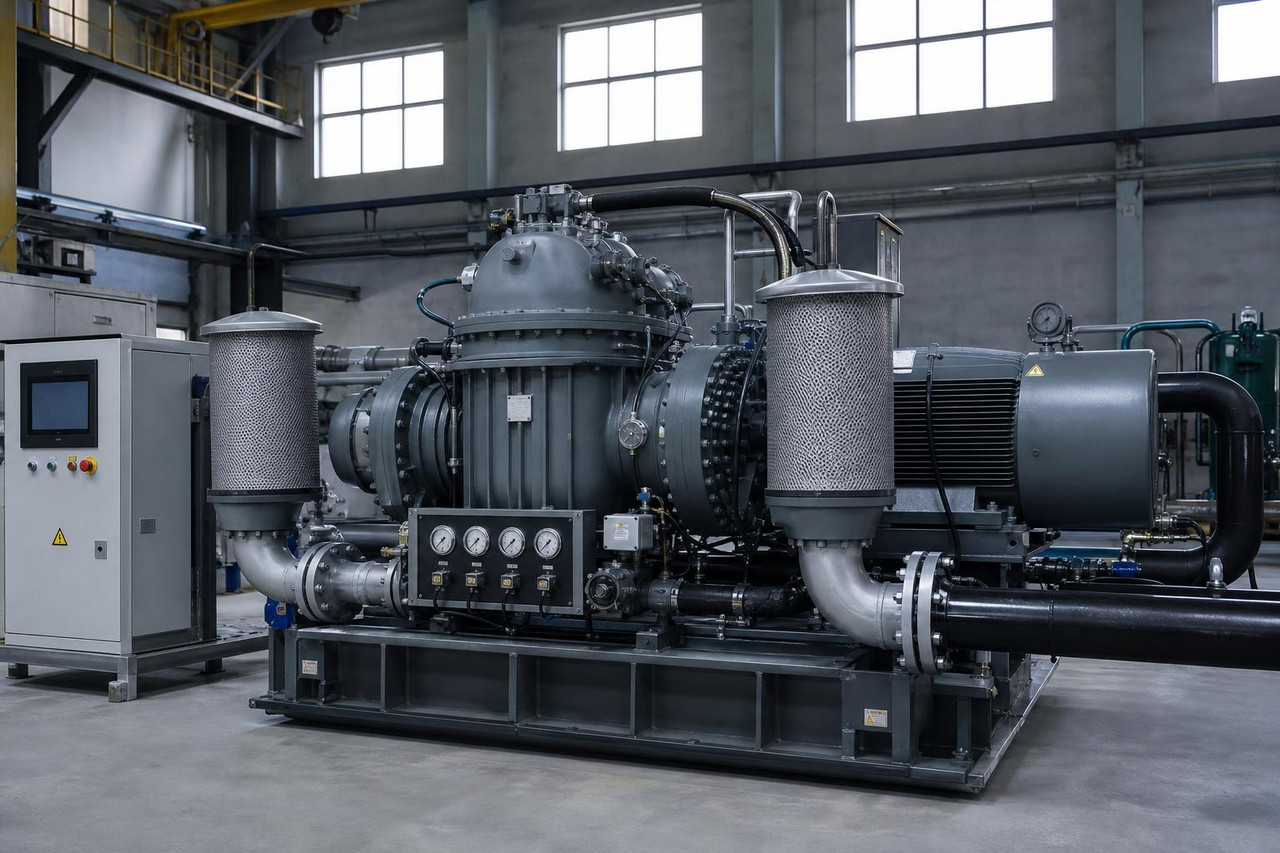

Пыль и твёрдые частицы попадают в пневмосистему двумя основными путями. Первый — через воздухозаборник компрессора, где фильтры грубой очистки не всегда улавливают мелкие фракции. Второй — внутренний износ деталей: частицы металла, графита или уплотнительных материалов постепенно отделяются и разносятся потоком. Со временем даже незначительное количество абразива способно повредить прецизионные клапаны и цилиндры.
Дополнительные источники примесей
Иногда загрязнения возникают уже после компрессора. Коррозия трубопроводов, старые уплотнения, некачественные соединения и попадание внешней среды через неплотности добавляют новые порции частиц и влаги. В цехах с повышенной запылённостью или химической активностью воздуха эти факторы усиливаются.
Понимание механизмов образования загрязнений позволяет правильно подбирать оборудование для очистки. Современные фильтры сжатого воздуха способны улавливать частицы размером от 0,01 мкм и снижать содержание масла до уровня ниже 0,01 мг/м³, однако эффективность напрямую зависит от того, насколько точно определены источники и состав примесей.
Влияние примесей на компоненты пневматических устройств

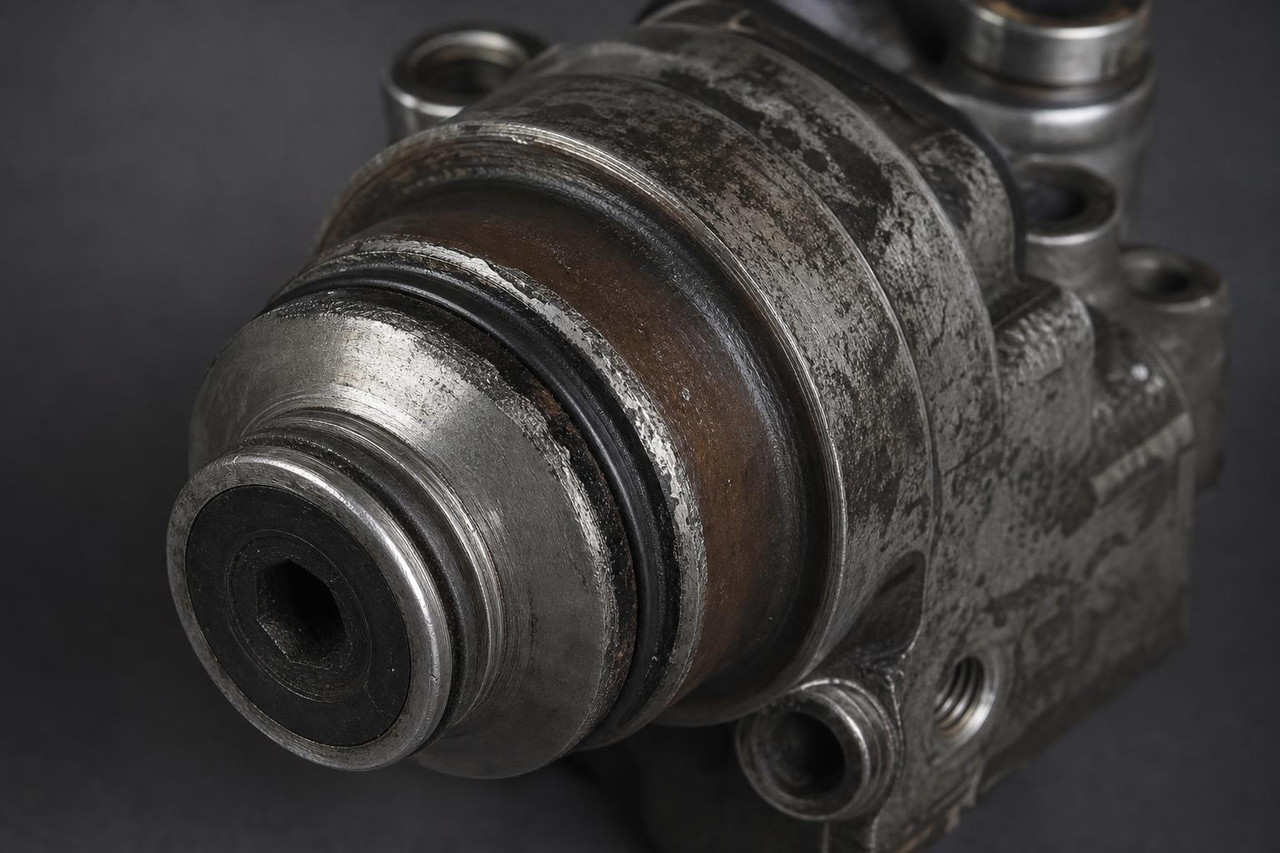

Загрязнения, попавшие в поток, постепенно разрушают точные элементы управления. Клапаны с малыми проходными сечениями особенно чувствительны к твёрдым частицам, которые царапают зеркальные поверхности и нарушают герметичность. В результате растёт утечка, падает давление на исполнительных механизмах и увеличивается расход энергии компрессора.
Масляные плёнки, оседающие на внутренних стенках цилиндров, изменяют коэффициент трения и приводят к неравномерному ходу штоков. В некоторых случаях избыток смазки вызывает залипание уплотнений, а недостаток — сухое трение и быстрый выход из строя. Вода, остающаяся в системе, ускоряет коррозию металлических деталей и способствует образованию эмульсий, которые забивают фильтры тонкой очистки.
| Тип примеси | Основной источник | Характерное воздействие | Примерный размер частиц |
|---|---|---|---|
| Масло | Компрессорная смазка | Залипание уплотнений, снижение точности | 0,5–5 мкм |
| Вода | Конденсация при охлаждении | Коррозия, образование эмульсий | Капли от 10 мкм |
| Твёрдые частицы | Атмосферная пыль и износ | Абразивный износ клапанов | 0,1–50 мкм |
| Ржавчина | Коррозия трубопроводов | Закупорка каналов, утечки | 5–100 мкм |
Пыль и металлическая стружка, циркулирующие по контуру, постепенно накапливаются в труднодоступных зонах, таких как дроссели и датчики давления. Со временем это приводит к ложным срабатываниям автоматики и внеплановым остановкам производства. Регулярный анализ проб воздуха помогает выявить проблему на ранней стадии, прежде чем затраты на ремонт превысят стоимость профилактических мер.
Разные типы оборудования по-разному реагируют на примеси. Пневмоцилиндры с длинным ходом страдают в первую очередь от влаги, а прецизионные сервоприводы — от мельчайших частиц масла. Понимание этих различий позволяет инженерам выбирать оптимальные точки установки осушителей и фильтров, минимизируя простои и продлевая ресурс всей линии.
Методы определения уровня загрязнений в пневмосистеме

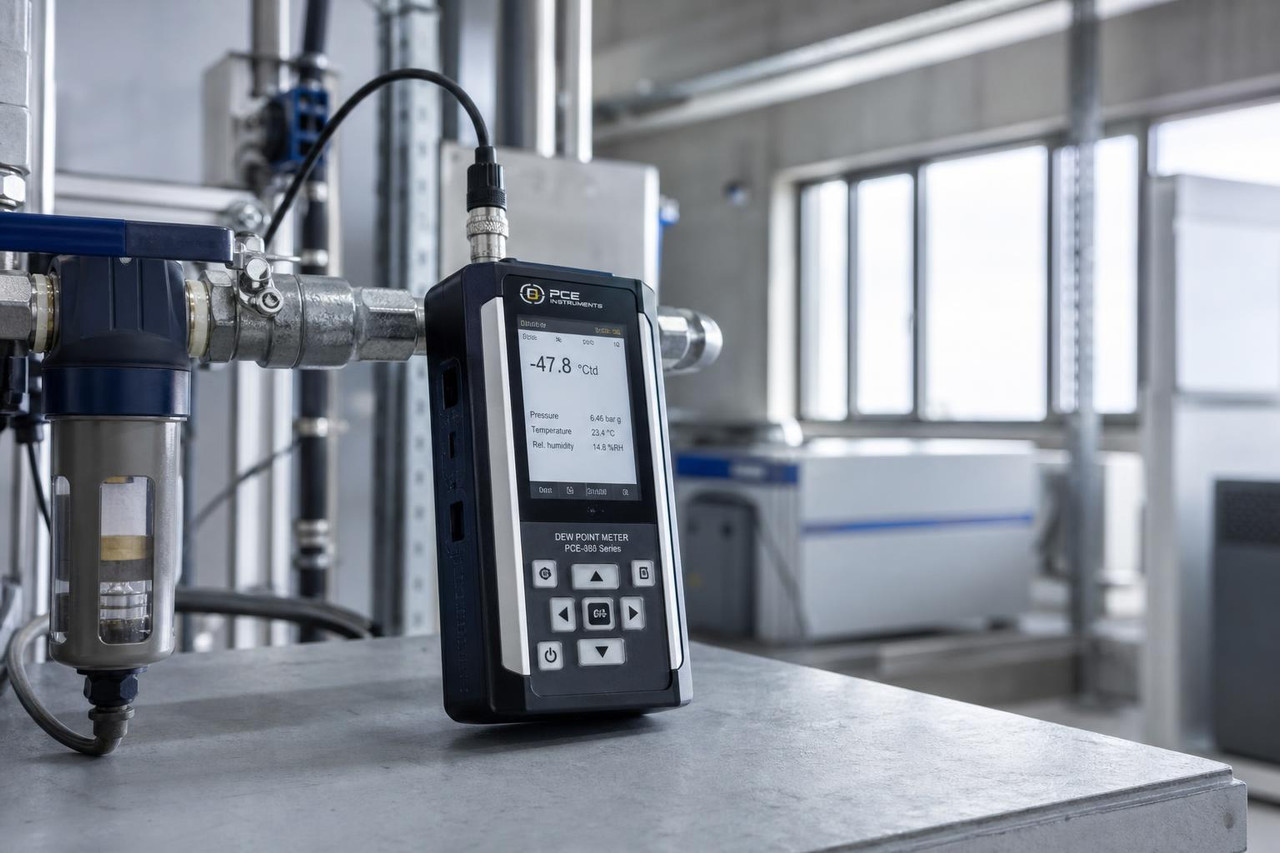

Для своевременного выявления примесей применяют специализированные приборы, которые позволяют оценить качество среды непосредственно в точках потребления. Измерители точки росы фиксируют температуру, при которой начинается конденсация влаги, что даёт представление о текущей влажности потока. Такие устройства подключают к магистрали через быстросъёмные штуцеры и получают данные в течение нескольких минут.
Определение содержания масла проводят с помощью пробоотборников, которые пропускают известный объём воздуха через адсорбент или мембрану. Лабораторный анализ извлечённого вещества показывает концентрацию в миллиграммах на кубометр. В полевых условиях иногда используют индикаторные трубки, дающие приблизительную оценку за короткое время.
Подсчёт твёрдых частиц выполняют лазерными счётчиками, регистрирующими рассеяние света на микроскопических объектах. Приборы различают фракции по размерам и выводят суммарную концентрацию в штуках на литр. Регулярные замеры в нескольких точках системы помогают выявить участки, где происходит дополнительное загрязнение.
Частота проверок зависит от интенсивности эксплуатации и требований к чистоте среды. В цехах с непрерывным производством пробы берут еженедельно, а в менее нагруженных линиях достаточно ежемесячного контроля. Результаты записывают в журнал, чтобы отслеживать динамику и планировать замену фильтрующих элементов.
Интерпретация данных требует учёта условий отбора: температура окружающей среды, нагрузка компрессора и длина трубопровода влияют на показания. Поэтому замеры проводят в одинаковых режимах, чтобы сравнение было корректным. При обнаружении отклонений от нормы проверяют состояние осушителей, сепараторов и фильтров, расположенных выше по потоку.
Разновидности осушителей и их рабочие характеристики
Оборудование для снижения влажности потока различается по принципу действия и подходит для разных условий эксплуатации. Холодильные модели охлаждают среду до определённой температуры, вызывая конденсацию влаги, после чего капли отделяются в сепараторе. Такие решения часто выбирают для цехов с умеренными требованиями к сухости.

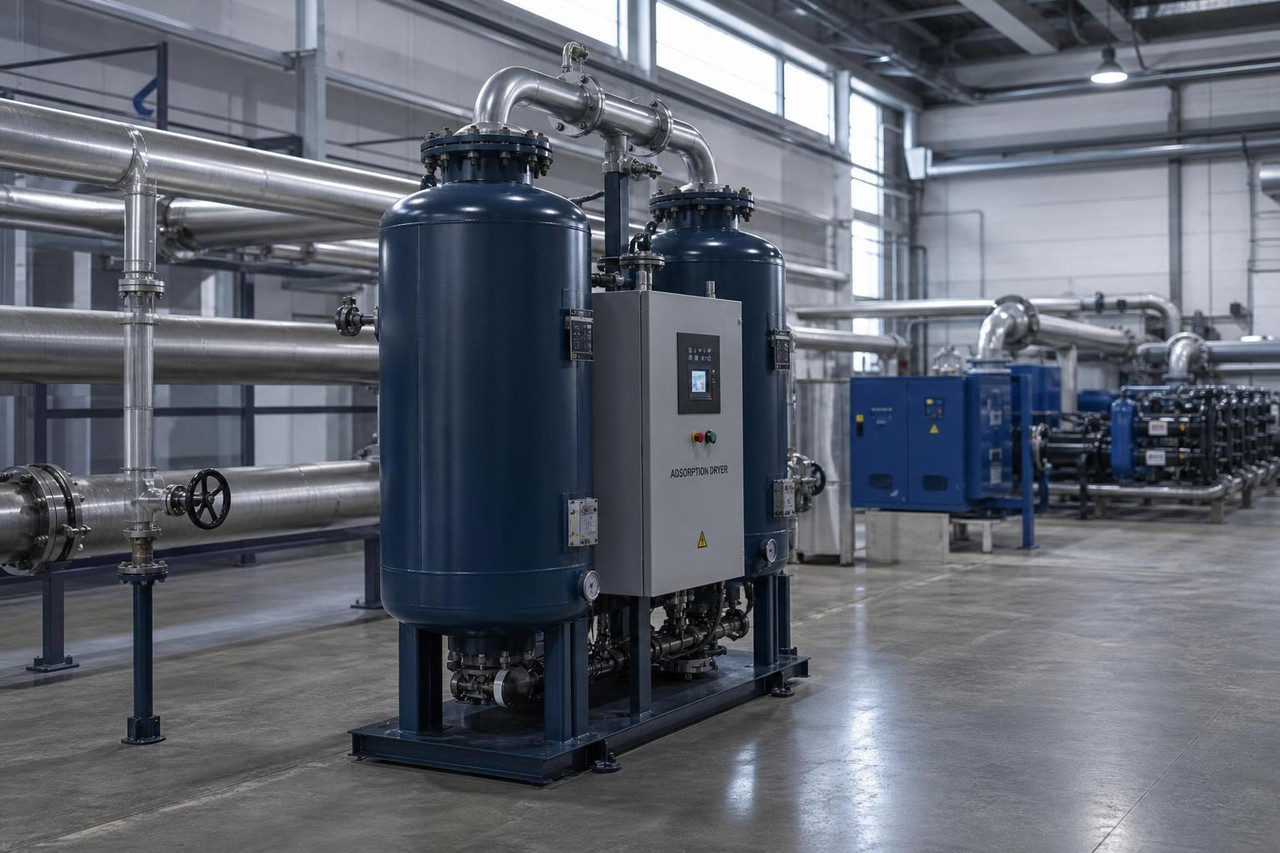

Адсорбционные аппараты используют материалы, поглощающие влагу на молекулярном уровне. Регенерация происходит путём нагрева или продувки сухим газом, что позволяет достигать очень низких значений остаточной влажности. Мембранные варианты разделяют компоненты за счёт разной скорости диффузии через полупроницаемые стенки, не требуя движущихся частей и электроэнергии для работы.
При подборе учитывают расход, рабочее давление и допустимый уровень остаточной влаги на выходе. Некоторые модели совмещают несколько ступеней, например предварительное охлаждение с последующей адсорбцией. Это снижает нагрузку на основной элемент и продлевает интервал между обслуживаниями.
| Тип осушителя | Принцип действия | Достигаемая точка росы | Энергозатраты | Типичные условия применения |
|---|---|---|---|---|
| Холодильный | Охлаждение и конденсация | +3…+10 °C | Средние | Общие промышленные линии |
| Адсорбционный | Поглощение десикантом | -40…-70 °C | Высокие при регенерации | Точные приборы и окраска |
| Мембранный | Диффузия через мембрану | -20…-40 °C | Низкие | Мобильные установки и лаборатории |
| Комбинированный | Последовательные ступени | -40…-60 °C | Оптимизированные | Высоконагруженные производства |
Каждый вариант имеет свои ограничения по температуре окружающей среды и требуемому обслуживанию. Холодильные модели чувствительны к высоким температурам на входе, а адсорбционные нуждаются в периодической замене или регенерации наполнителя. Правильный выбор позволяет избежать избыточных затрат и обеспечить стабильную работу потребителей.
Рекомендации по выбору и обслуживанию осушителей
При подборе аппарата для снижения влажности важно учитывать не только исходные параметры потока, но и особенности последующего использования. Расход, давление и допустимая остаточная влага на выходе определяют, какой принцип действия окажется наиболее подходящим. Дополнительно оценивают доступность сервиса и стоимость замены расходных элементов.
Монтаж требует правильного расположения относительно компрессора и точек потребления. Предварительное охлаждение и сепарация конденсата перед входом в основной аппарат снижают нагрузку и продлевают срок службы. Трубопроводы после осушителя изолируют, чтобы избежать повторного увлажнения от окружающей среды.

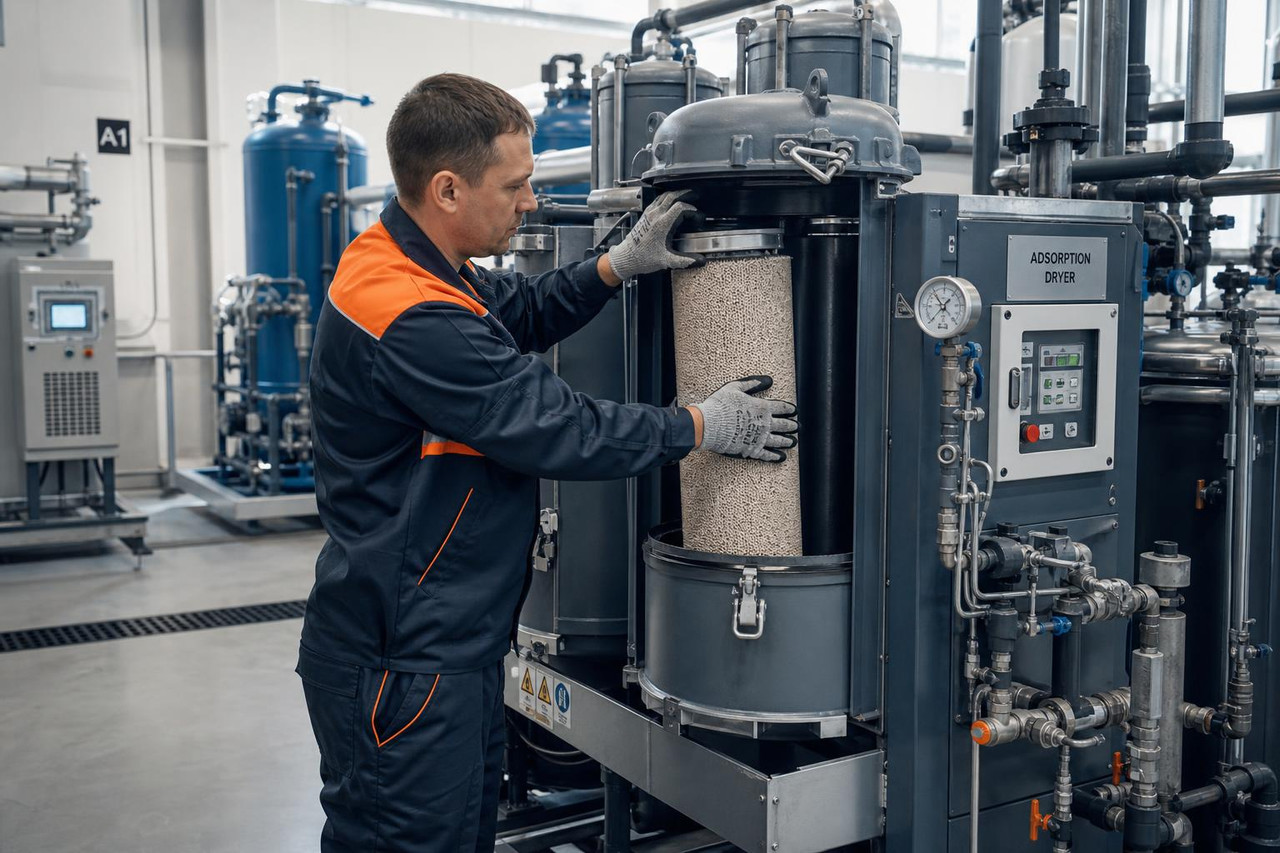

Регулярное обслуживание включает проверку состояния фильтров, уровня конденсата в сепараторах и работоспособности клапанов регенерации. Для адсорбционных моделей периодически контролируют степень насыщения материала и проводят регенерацию по графику. Мембранные решения требуют меньшего внимания, однако нуждаются в защите от механических повреждений.
При отклонении показателей от нормы проводят диагностику всей цепочки подготовки. Иногда проблема кроется не в самом осушителе, а в предшествующих ступенях или в изменении режима работы компрессора. Своевременная корректировка позволяет сохранить стабильное качество среды без дорогостоящих простоев.
Часто задаваемые вопросы
Как измеряют содержание влаги в сжатом воздухе?
Для оценки влажности применяют измерители точки росы, которые определяют температуру начала конденсации. Приборы подключают к магистрали через быстросъёмные соединения и получают данные за несколько минут. Результаты позволяют судить о текущем уровне влаги в потоке.
Какие значения точки росы достигают разные типы осушителей?
Холодильные модели обеспечивают точку росы в диапазоне от плюс трёх до плюс десяти градусов. Адсорбционные аппараты доводят показатель до минус сорока или минус семидесяти градусов. Мембранные варианты дают значения от минус двадцати до минус сорока градусов.
Комбинированные решения сочетают несколько ступеней и позволяют получить точку росы от минус сорока до минус шестидесяти градусов в зависимости от конфигурации.
Как часто проводят замеры загрязнений в пневмосистеме?
В условиях непрерывного производства пробы отбирают еженедельно. В линиях с меньшей нагрузкой достаточно выполнять контроль раз в месяц. Результаты фиксируют в журнале для отслеживания изменений и планирования замены элементов.
Какие приборы используют для подсчёта твёрдых частиц?
Применяют лазерные счётчики, которые регистрируют рассеяние света на микроскопических объектах. Устройства различают фракции по размерам и показывают концентрацию в штуках на литр. Замеры выполняют в нескольких точках для выявления участков дополнительного загрязнения.
Что учитывают при интерпретации результатов замеров?
Обращают внимание на температуру окружающей среды, нагрузку компрессора и длину трубопровода. Все измерения проводят в одинаковых режимах, чтобы сравнение было корректным. При отклонениях проверяют состояние осушителей и фильтров выше по потоку.
Итог
Понимание того, как влага образуется при сжатии и охлаждении, а также откуда поступают дополнительные примеси, позволяет вовремя защитить пневматические устройства от коррозии и износа. Регулярные замеры влажности и частиц в сочетании с правильным подбором осушителя по требуемой точке росы и последующим обслуживанием дают стабильное качество среды и снижают риск простоев. Своевременная замена расходников и контроль состояния всей цепочки подготовки воздуха помогают сохранить работоспособность оборудования на долгий срок.
Начните с анализа текущих показателей в своей пневмосистеме и при необходимости скорректируйте выбор и режим работы осушителей. Это простой шаг, который окупится надёжной и экономичной эксплуатацией техники.
